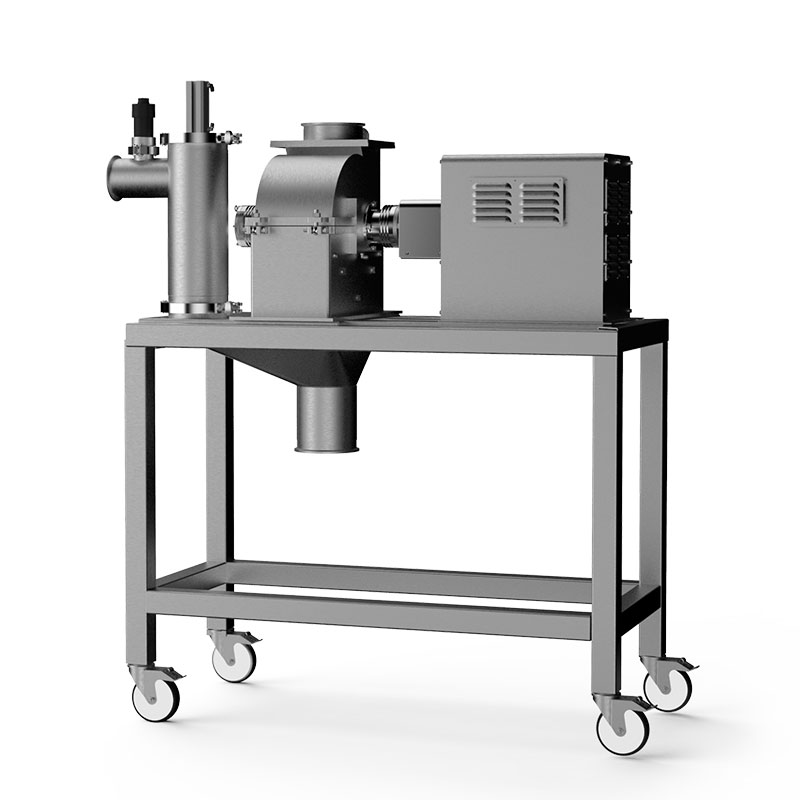

MULINI MARTELLI - Serie RAPIDE (RP)

SERIE RAPIDE

Chimico

Alimentare

Mangimistico

I mulini a martelli sono le apparecchiature più usate nel campo della macinazione grazie alla loro semplicità, robustezza ed estrema versatilità, possono soddisfare le più svariate esigenze di processo. I mulini della serie RP tradizionalmente utilizzati in ambito minerario e mangimistico, grazie ad alcuni specifici accorgimenti progettuali e ad una consona scelta dei materiali costruttivi, trovano oggi largo impiego nei settori alimentare e chimico, nella la macinazione di sostanze fibrose, tenaci, dure, cristalline, fragili, umide, grasse e termolabili.

Scarica la brochure Vedi gallery

PRINCIPIO DI FUNZIONAMENTO

All’interno del mulino la macinazione avviene per collisione tra le particelle e gli elementi d’urto dinamici e statici. L’azione principale è esercitata dagli elementi d’urto dinamici, identificabili in martelli montati su di un rotore, che ruotando ad elevata velocità periferica colpiscono ripetutamente la sostanza riducendola dimensionalmente. Gli elementi statici, identificabili in barre collocate nella sommità interna del mulino, concorrono alla macinazione attraverso l’urto indiretto delle particelle accelerate dai martelli. La sostanza ridotta abbandona la zona di macinazione solo quando ha raggiunto le dimensioni imposte da un’apposita griglia di calibrazione alloggiata nella parte inferiore della camera di macinazione.

Variabili di funzionamento

Le configurazioni del mulino serie RP sono svariate e possono essere gestite in relazione alle caratteristiche del prodotto da trattare.
È quindi possibile adeguare il mulino alle esigenze di processo intervenendo su alcuni parametri quali:

la tipologia dei martelli impiegati.Essi possono essere applicati direttamente al rotore (martelli fissi) o montati in modo oscillante tramite una serie di dischi, tiranti e distanziali (martelli oscillanti)
il numero, il posizionamento, la dimensione ed il profilo dei martelli, adeguabili in funzione della natura del prodotto e delle finezze da ottenere.
la velocità di rotazione del rotore, con conseguente variazione della velocita periferica degli organi macinanti e della energia di macinazione
la griglia di calibrazione, facilmente estraibile e disponibile con fori di diverso diametro, forma e ripartizione

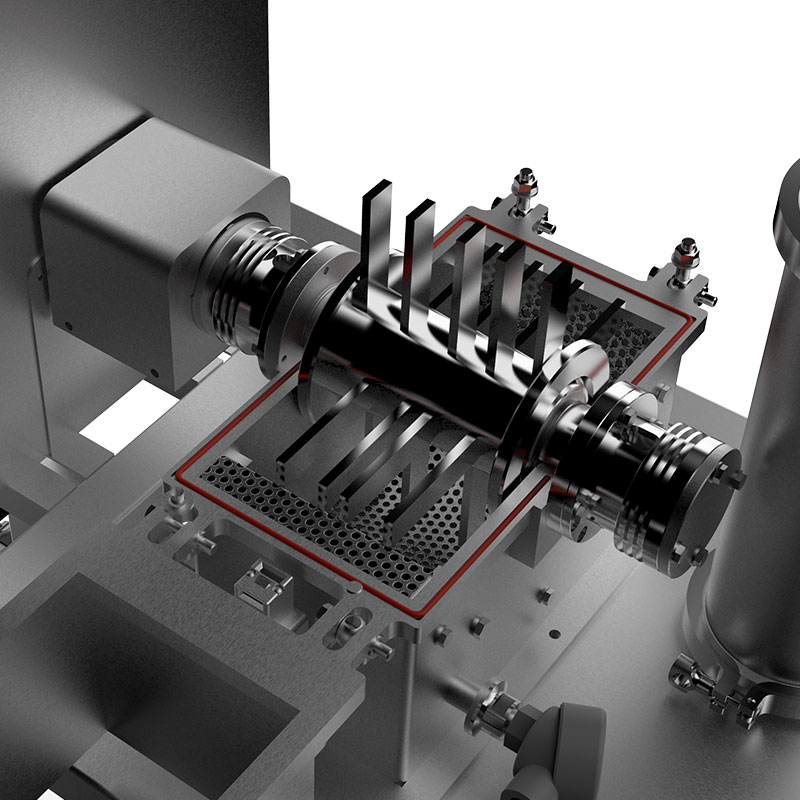

Pulizia e manutenzione del mulino RP

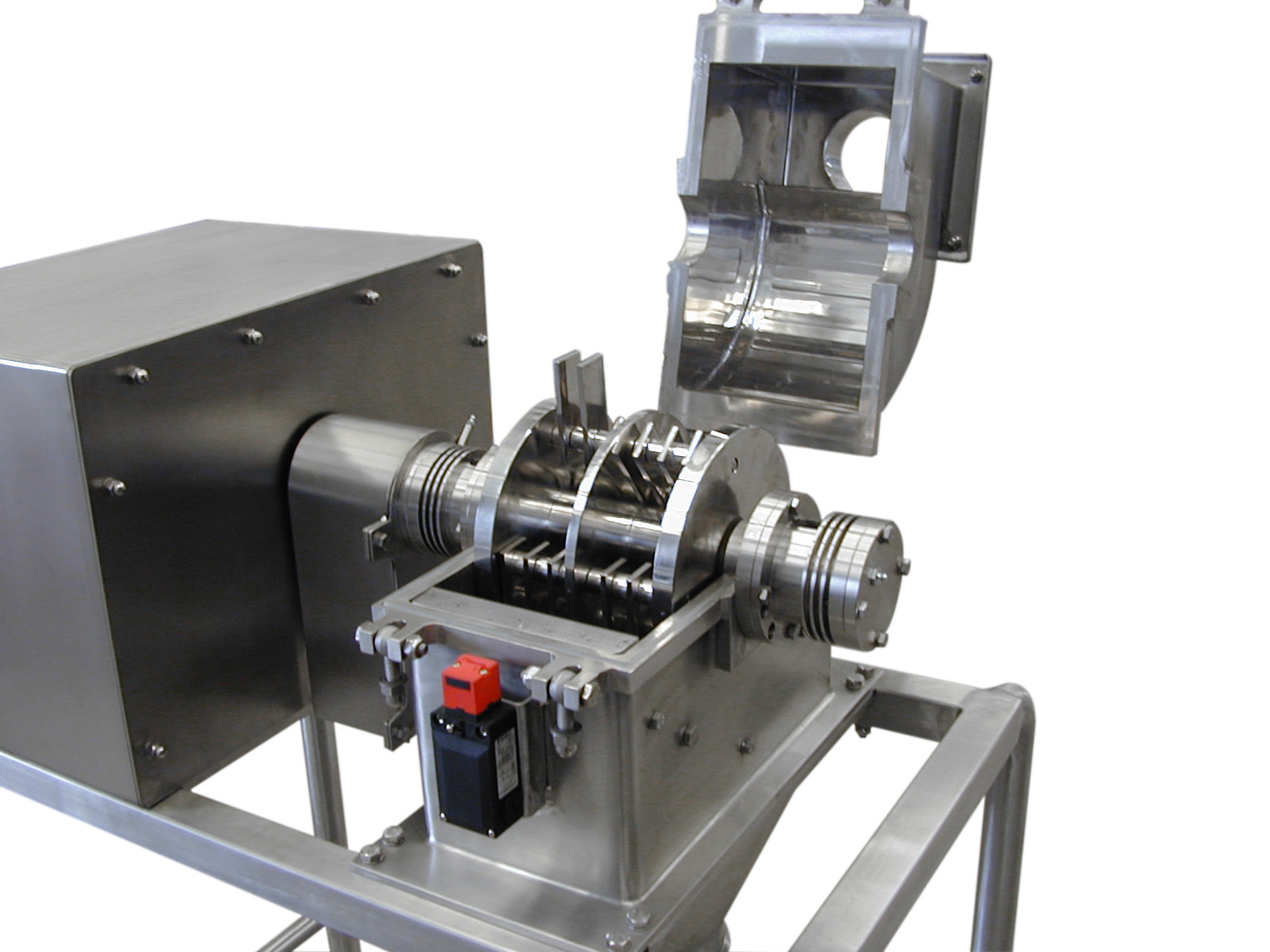

L’accesso alla griglia ed agli organi interni del mulino è agile grazie alla realizzazione del corpo in due metà, incernierate fra loro, facilmente apribili ed ispezionabili. Questa soluzione permette di eseguire frequenti ed accurate pulizie o bonifiche per esigenze produttive.
Nei mulini di grandi dimensioni, ove il peso del coperchio diventa gravoso, vengono realizzati appositi dispositivi pneumatici che ne facilitano l’apertura.
I mulini della serie RAPIDE inoltre si caratterizzano per la scarsa necessità di manutenzione e per la agevole operatività.

MODELLI MULINO MARTELLO
SERIE RAPIDE E SCHEDE TECNICHE

MODELLO
RP 100

Finezza raggiungibile:

Motorizzazione:
1,5 KW, trifase
N giri del motore
4000 RPM
Materiali di costruzione standard:
Parti a contatto AISI 316L (1.4404) , altre parti AISI 304 (1.4301), tenute meccaniche radiali sulla parti rotanti in GYLON, FDA app.
Finezza superficiale:
La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato

MODELLO
RP 200

Finezza raggiungibile:

Motorizzazione:
3 KW, trifase
N giri del motore
2800 RPM
Materiali di costruzione standard:
Parti a contatto AISI 316L (1.4404) , altre parti AISI 304 (1.4301), tenute meccaniche radiali sulla parti rotanti in GYLON, FDA app.
Finezza superficiale:
La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato

MODELLO
RP 300

Finezza raggiungibile:

Motorizzazione:
7,5 KW, trifase
N giri del motore
2200 RPM
Materiali di costruzione standard:
Parti a contatto AISI 316L (1.4404) , altre parti AISI 304 (1.4301), tenute meccaniche radiali sulla parti rotanti in GYLON, FDA app.
Finezza superficiale:
La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato

MODELLO
RP 500

Finezza raggiungibile:

Motorizzazione:
22 KW, trifase
N giri del motore
1800 RPM
Materiali di costruzione standard:
Parti a contatto AISI 316L (1.4404) , altre parti AISI 304 (1.4301), tenute meccaniche radiali sulla parti rotanti in GYLON, FDA app.
Finezza superficiale:
La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato

MODELLO
RP 700

Finezza raggiungibile:

Motorizzazione:
22 KW, trifase
N giri del motore
1500 RPM
Materiali di costruzione standard:
Parti a contatto AISI 316L (1.4404) , altre parti AISI 304 (1.4301), tenute meccaniche radiali sulla parti rotanti in GYLON, FDA app.
Finezza superficiale:
La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato

MODELLO
RP 1000

Finezza raggiungibile:

Motorizzazione:
55 KW, trifase
N giri del motore
1000 RPM
Materiali di costruzione standard:
Parti a contatto AISI 316L (1.4404) , altre parti AISI 304 (1.4301), tenute meccaniche radiali sulla parti rotanti in GYLON, FDA app.
Finezza superficiale:
La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato

MODELLO
RP 1500

Finezza raggiungibile:

Motorizzazione:
75 KW, trifase
N giri del motore
1000 RPM
Materiali di costruzione standard:
Parti a contatto AISI 316L (1.4404) , altre parti AISI 304 (1.4301), tenute meccaniche radiali sulla parti rotanti in GYLON, FDA app.
Finezza superficiale:
La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato

DATI TECNICI E INDICI DI PRODUTTIVITÀ
I dati tecnici e gli indici di produttività elencati sono puramente indicativi, contrattualmente non rilevanti e possono variare, anche in modo sostanziale, in base al prodotto trattato e alle esigenze di processo. Per i suddetti motivi è sempre consigliabile contattare l'azienda per avere informazioni più dettagliate sottoponendo ai nostri tecnici i vostri progetti/necessità in modo da potervi consigliare e servire nel migliore dei modi.

SCHEDA COMPARATIVA	Modello: RP 100	Modello: RP 200	Modello: RP 300	Modello: RP 500	Modello: RP 700	Modello: RP 1000	Modello: RP 1500

Finezza superficiale:	La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato	La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato	La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato	La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato	La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato	La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato	La finezza superficiale varia in relazione all'ambito applicativo: parti a contatto lucidate a specchio, altre parti satinato fine- tutto satinato/micropallinato. Nella versione in acciaio al carbonio interno in lamiera grezza, esterno verniciato
Motorizzazione:	1,5 kW, trifase	3 kW, trifase	7,5 KW, trifase	22 KW, trifase	22 KW, trifase	55 KW, trifase	75 KW, trifase
N giri del motore:	4000 RPM	2800 RPM	2200 RPM	1800 RPM	1500 RPM	1000 RPM	1000 RPM
Materiali di costruzione:	I materiali di costruzione variano in relazione all'ambito applicativo: parti a contatto in AISI 316L (1.4404), altre parti AISI 304 (1.4301) - tutto in AISI 304 (1.4301) - tutto in acciaio al carbonio	I materiali di costruzione variano in relazione all'ambito applicativo: parti a contatto in AISI 316L (1.4404), altre parti AISI 304 (1.4301) - tutto in AISI 304 (1.4301) - tutto in acciaio al carbonio	I materiali di costruzione variano in relazione all'ambito applicativo: parti a contatto in AISI 316L (1.4404), altre parti AISI 304 (1.4301) - tutto in AISI 304 (1.4301) - tutto in acciaio al carbonio	I materiali di costruzione variano in relazione all'ambito applicativo: parti a contatto in AISI 316L (1.4404), altre parti AISI 304 (1.4301) - tutto in AISI 304 (1.4301) - tutto in acciaio al carbonio	I materiali di costruzione variano in relazione all'ambito applicativo: parti a contatto in AISI 316L (1.4404), altre parti AISI 304 (1.4301) - tutto in AISI 304 (1.4301) - tutto in acciaio al carbonio	I materiali di costruzione variano in relazione all'ambito applicativo: parti a contatto in AISI 316L (1.4404), altre parti AISI 304 (1.4301) - tutto in AISI 304 (1.4301) - tutto in acciaio al carbonio	I materiali di costruzione variano in relazione all'ambito applicativo: parti a contatto in AISI 316L (1.4404), altre parti AISI 304 (1.4301) - tutto in AISI 304 (1.4301) - tutto in acciaio al carbonio

Per ulteriori informazioni sul prodotto contattaci

Email Telefono

EQUIPAGGIAMENTI E POSSIBILITÀ DI CONFIGURAZIONE

Tutti gli impianti Nuova Guseo sono frutto di know how ed esperienza acquisita in più di 100 anni di attività. Questo ci permette di sviluppare innovazioni e soluzioni tecniche sempre all'avanguardia

CONFIGURAZIONI, EQUIPAGGIAMENTI E POSSIBILITA' DI CONFIGURAZIONE

Tutti gli impianti Nuova Guseo sono frutto di know how ed eserienza acquisita in più di 100 anni di attività. Questo ci permette di sviluppare innovazioni e soluzioni tecniche sempre all'avanguardia

Carico e scarico prodotto adattabili a esigenze di processo

Griglie di calibrazione intercambiabili, disponibili con fori di diverso diametro, forma e ripartizione a seconda delle esigenze di processo

Quadro di potenza e HMI realizzati e posizionati in relazione alle caratteristiche del processo e dell'area di istallazione

Possibile implementazione con dispositivo di filtrazione del gas esausto di macinazione

Possibilità di fornire l’impianto completo di sistemi di dosaggio/ convogliamento prodotto al carico e sistemi di convogliamento, pesata e insacco allo scarico, idonei alle esigenze di processo.

Possibilità di realizzare supporto carrellato o fisso

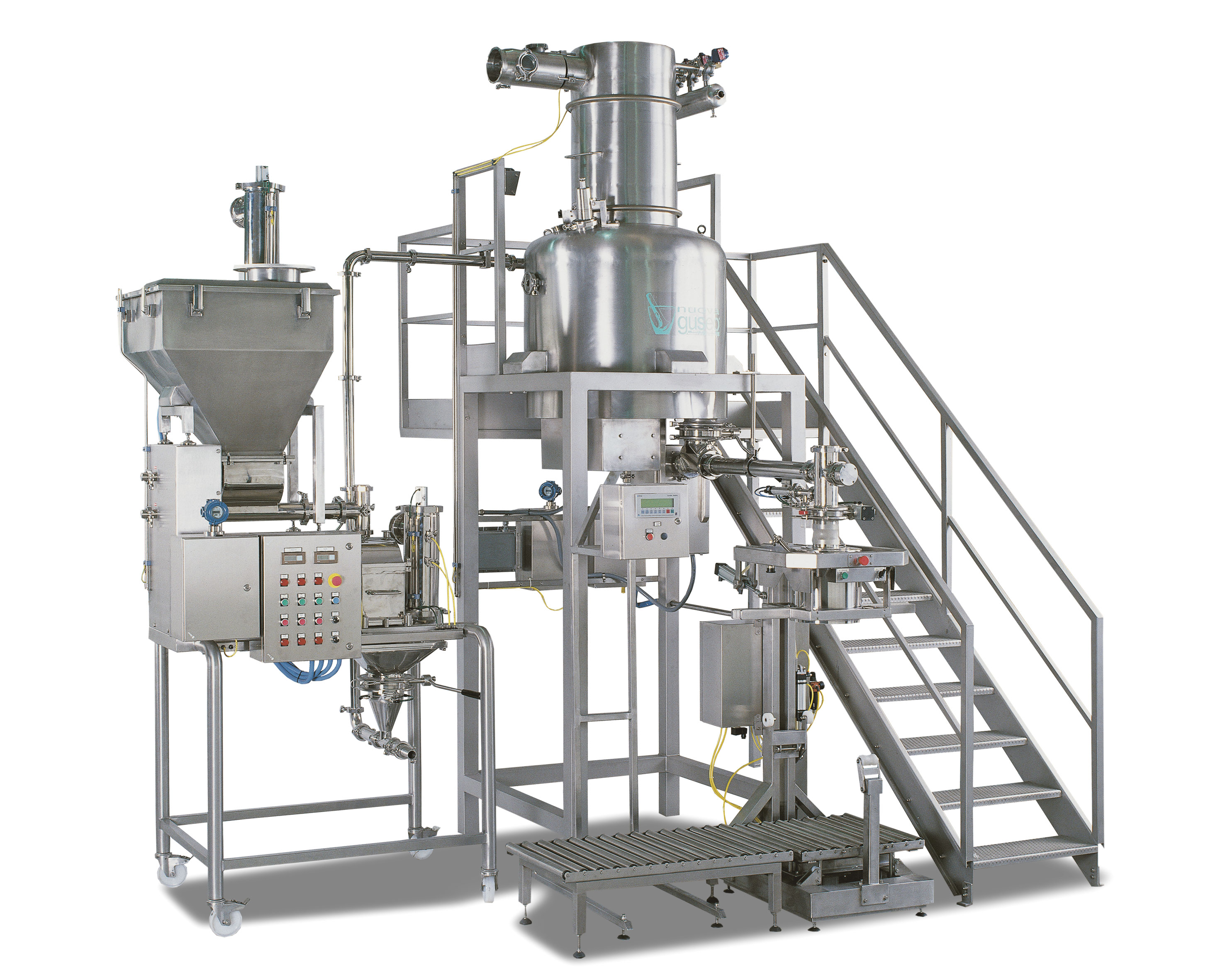

Possibile implementazione in linee complete di processo

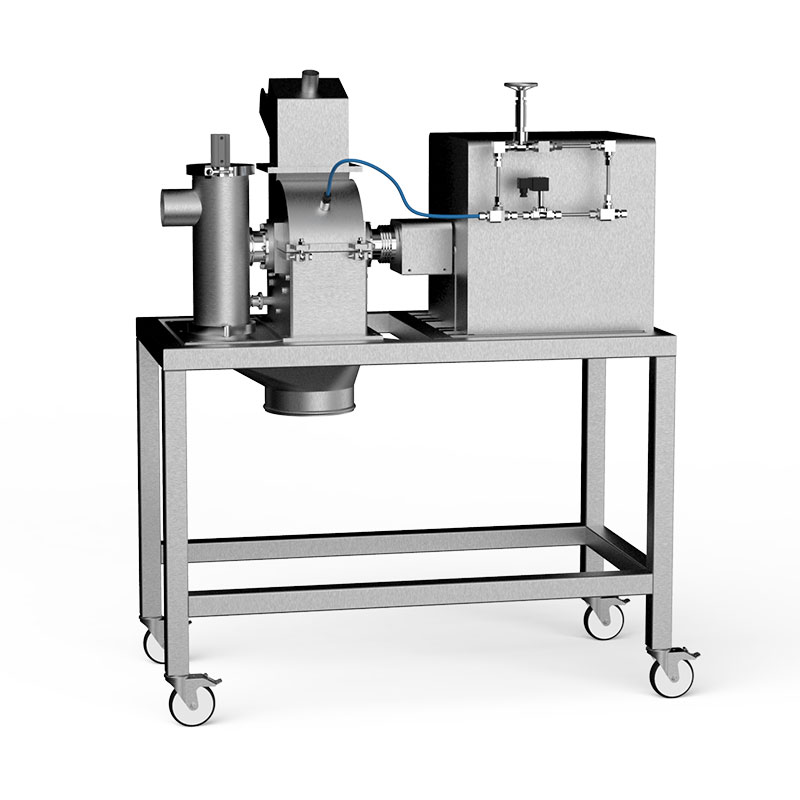

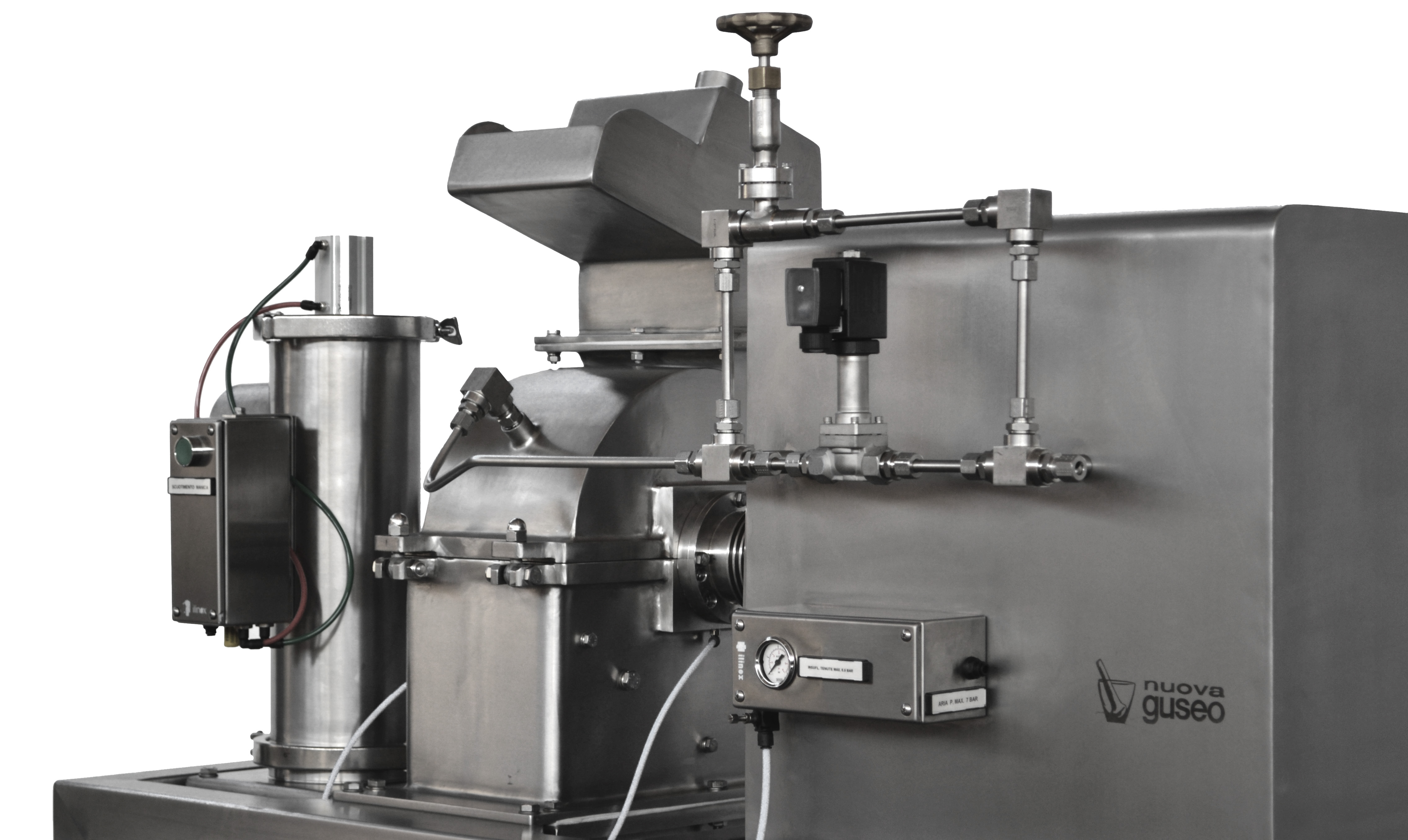

Mulino a martelli RP in configurazione criogenica

Per il trattamento di prodotti sensibili, sostanze oleose, elastomeri resine e gomme è disponibile un’ulteriore versione “criogenica” che consente di trattare tali sostanze dopo averle rese fragili attraverso l’iniezione di azoto liquido all’interno del sistema.

Mulini a martelli serie RP in conformità a Direttiva 2014/34 UE

Per l’utilizzo in aree classificate (con presenza di miscele pericolose di gas e/o polveri) l’apparecchiatura viene realizzata in conformità alla Direttiva 2014/34 UE.
