Miscelatori Verticali
  Chimico
  Alimentare
  Mangimistico
  Cosmetico

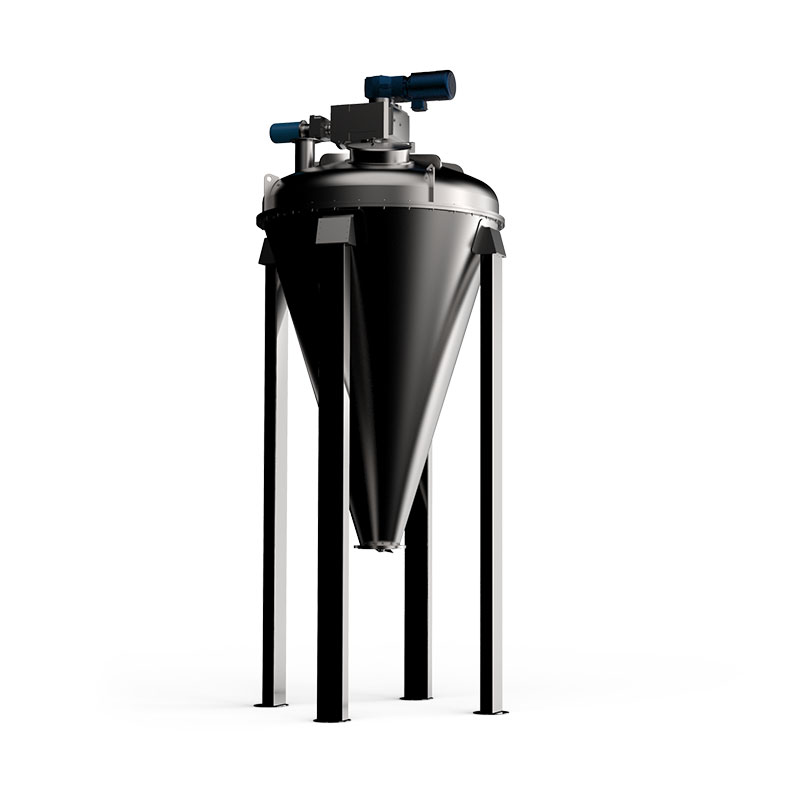

I mescolatori verticali sono apparecchiature destinate alla miscelazione di polveri con polveri e di polveri con additivi liquidi. Il moto simultaneo d'apposite trasmissioni permette alla spira di mescola di compiere due movimenti: uno di rotazione su se stessa ed uno di rivoluzione attorno alla camera di miscelazione. In questo modo l'aspo, costituito generalmente da una vite senza fine, ha la funzione di sollevare il prodotto dal basso verso l'alto e di creare un flusso di trasporto orizzontale. Inoltre, la forma conica della vasca di mescola permette di avere una velocità di movimento delle particelle diversa in relazione alla loro posizione rispetto al fondo dove le particelle si muovono più velocemente.
Scarica la brochure Vedi gallery
Vantaggi del
mescolatore verticale

Il mescolatore ha dei vantaggi quali :

  • Bassa potenza installata in quanto l'aspo di mescola non agisce simultaneamente su tutto il prodotto
  • Tenute alle polveri non immerse nel prodotto
  • Azione di mescola delicata con conseguente riscaldamento minimo della sostanza trattata
  • Scarico totale senza residui sul fondo
  • Possibilità di lavorare con volumi inferiori rispetto a quelli di progetto
  • Possibilità di resistenza al vuoto o alla pressione
  • Delicata azione di mescola In relazione alla volumetria del miscelatore e all'ambito applicativo sono disponibili due diverse configurazioni: con aspo di mescola supportato sul fondo (sino ad una capacità utiie di 2000 litri) e con aspo supportato sul fondo (da 1000 litri sino a 7000 litri di capacità utile) volume occupato dalle polveri
  • Facilmente integrabili in linee complete di processo

Tipologie e implementazioni del mescolatore verticale
In relazione alla volumetria del miscelatore e all'ambito applicativo sono disponibili due diverse tipologie
  • Con aspo di mescola supportato sul fondo, adatto ad una capacità di carico utile di massimo 2000 litri
  • Con aspo supportato sul fondo, idoneo per capacità di carico da 1000 litri fino a 7000 litri
I mescolatori verticali inoltre possono essere implementati con:
  • appositi dispositivi di lavaggio
  • ugelli per l’immissione di additivi liquidi
  • dispositivi di trasferimento prodotto al carico e allo scarico
  • sistemi di insacco e pesata
MODELLO
MG01VP
Capacita utile
10 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 0.12- aspo 0,18 kW trifase*
MODELLO
MG03VP
Capacita utile
30 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 0.18- aspo 0,25 kW trifase*
MODELLO
MG05VP
Capacita utile
50 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 0.18- aspo 0,25 kW trifase*
MODELLO
MG1VP
Capacita utile
100 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 0.25- aspo 0,37 kW trifase*
MODELLO
MG2VP
Capacita utile
200 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 0.25- aspo 0,37 kW trifase*
MODELLO
MG4VP
Capacita utile
300 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 0.37- aspo 0,55 kW trifase*
MODELLO
MG4VP
Capacita utile
400 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 0.37- aspo 0,55 kW trifase*
MODELLO
MG5VP
Capacita utile
500 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 0.37- aspo 0,55 kW trifase*
MODELLO
MG10VP
Capacita utile
1000 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 1.5- aspo 4 kW trifase*
MODELLO
MG15VP
Capacita utile
1500 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 1.5- aspo 5,5 kW trifase*
MODELLO
MG20VP
Capacita utile
2000 litri
Aspo a sbalzo monosupporto
Si
Motorizzazione
braccio 1.5- aspo 5,5 kW trifase*
MODELLO
MG30VP
Capacita utile
3000 litri
Aspo a sbalzo monosupporto
NO ( aspo supportato sul fondo )
Motorizzazione
braccio 1.5- aspo 7,5 kW trifase*
MODELLO
MG40VP
Capacita utile
4000 litri
Aspo a sbalzo monosupporto
NO ( aspo supportato sul fondo )
Motorizzazione
braccio 1.5- aspo 7,5 kW trifase*
MODELLO
MG50VP
Capacita utile
5000 litri
Aspo a sbalzo monosupporto
NO ( aspo supportato sul fondo )
Motorizzazione
braccio 1.5- aspo 10 kW trifase*
MODELLO
MG60VP
Capacita utile
6000 litri
Aspo a sbalzo monosupporto
NO ( aspo supportato sul fondo )
Motorizzazione
braccio 1.5- aspo 10 kW trifase*
MODELLO
MG70VP
Capacita utile
50700000 litri
Aspo a sbalzo monosupporto
NO ( aspo supportato sul fondo )
Motorizzazione
braccio 1.5- aspo 15 kW trifase*

DATI TECNICI E INDICI DI PRODUTTIVITÀ
I dati tecnici e gli indici di produttività elencati sono puramente indicativi, contrattualmente non rilevanti e possono variare, anche in modo sostanziale, in base al prodotto trattato e alle esigenze di processo. Per i suddetti motivi è sempre consigliabile contattare l'azienda per avere informazioni più dettagliate sottoponendo ai nostri tecnici i vostri progetti/necessità in modo da potervi consigliare e servire nel migliore dei modi.

SCHEDA COMPARATIVA MG01VP MG03VP MG1VP MG2VP MG2VP MG4VP MG4VP MG5VP MG10VP MG15VP MG20VP MG30VP MG40VP MG60VP MG70VP

Capacità utile: 10 litri 30 litri 50 litri 200 litri 200 litri 300 litri 400 litri 500 litri 1000 litri 1500 litri 2000 litri 3000 litri 4000 litri 6000 litri 7000 litri
ASPO A SBALZO MONOSUPPORTO: Si ASi Si Si Si Si Si Si Si Si Si NO ( aspo supportato sul fondo ) NO ( aspo supportato sul fondo ) NO ( aspo supportato sul fondo ) NO ( aspo supportato sul fondo )
Motorizzazione: braccio 0.12- aspo 0,18 kW trifase* braccio 0.12- aspo 0,18 kW trifase* braccio 0.18- aspo 0,25 kW trifase* braccio 0.25- aspo 0,37 kW trifase* braccio 0.25- aspo 0,37 kW trifase* braccio 0.37- aspo 0,55 kW trifase* braccio 0.37- aspo 0,55 kW trifase* braccio 0.37- aspo 0,55 kW trifase* braccio 1.5- aspo 4 kW trifase* braccio 1.5- aspo 5,5 kW trifase* braccio 1.5- aspo 5,5 kW trifase* braccio 1.5- aspo 7,5 kW trifase* braccio 1.5- aspo 7,5 kW trifase* braccio 1.5- aspo 10 kW trifase* braccio 1.5- aspo 15 kW trifase*
Per ulteriori informazioni sul prodotto contattaci
Email Telefono
CONFIGURAZIONI, EQUIPAGGIAMENTI E POSSIBILITA DI PERSONALIZZAZIONE
Tutti gli impianti Nuova Guseo sono frutto di know how ed esperienza acquisita in più di 100 anni di attività. Questo ci permette di sviluppare innovazioni e soluzioni tecniche sempre all'avanguardia
implementazione con valvola di scarico a ghigliottina o a segmenti semisferici
Possibilità di configurazione con coperchio bombato e flangiato con bocchello di carico e ispezione oppure con coperchio piano.
Possibile implementazione con cip di lavaggio
Possibile implementazione con testine di lavaggio sul coperchio e bocchello per l’eventuale inserimento testina di lavaggio azionata mediante asta telescopica.
Possibile implementazione con ugelli per immissione additivi liquidi
Possibilità di lavorare con un volume del prodotto inferiore alla capacità massima di progetto (min. 10% del volume utile)
Possibile implementazione con agitatore (chopper)
Per particolari esigenze di processo è possibile aggiungere all’impianto un agitatore (chopper)
Carico e scarico prodotto adattabili in base alle esigenze di processo.
Quadro di potenza e HMI realizzati e posizionati in relazione alle caratteristiche dell'area di istallazione
Possibile implementazione con camicia di riscaldamento/raffreddamento
Possibile integrazione in linee di processo complete
Configurazioni con strutture di supporto /piattaforme di accesso operatore, adattabili alle esigenze di processo ed alle caratteristiche dell'area di istallazione
Realizzazione conforme alla Direttiva 2014/34/UE /ATEX
